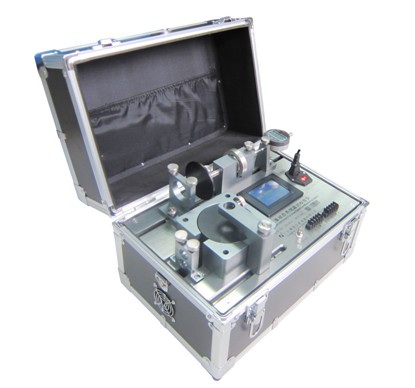

DX-01A设备状态监测系统校验仪
< 返回上一页>

1、概述
DX-01A设备状态监测系统校验仪是专门为设备运行状态监控系统设计制造的多功能校验设备,它既可用于电涡流位移传感器动态频响特性及静态位移特性的校验,也可用于各种转速探头、转速表、轴振动表、位移表、胀差表、偏心表的校验。

DX-01A使用液晶触摸屏,取消面板按键,使面板布局更为简洁、操作更为智能及方便。其结构设计紧凑、精度较高、性能稳定,是电涡流位移传感器及配套监测系统校验的理想工具。尤其是其便携式设计使得用户在现场即可对传感器及配套监测系统进行校验,给使用者带来极大的方便。

2、功能特点
1、多功能,可校验电涡流位移传感器静态、动态特性及轴位移、轴振动、转速、偏心、胀差等传感器、变送器、监测仪表或系统。
2、内置模拟传感器输出信号的标准信号源,可作为单独校验仪表的标准信号。
3、使用工业触摸液晶屏进行设置及显示,取消按键及旋钮,智能方便。
4、结构紧凑,便于携带,满足大部分设备运行状态监控系统现场校验需要。

3、技术指标
电源:220V±10%,50/60Hz,最大工作电流2A
使用环境温度:10℃~40℃
人机界面:工业级彩色液晶触屏
位移校验
    位移范围:0~24mm
    位移标准:外置数字千分表精度:5μm
    适用探头直径:φ5、φ8、φ11、φ14、φ25、φ35
轴振校验
    幅值范围:0~400μm;
    频率范围:0.1~140Hz (6~8400rpm)
    振动标准:内置电子尺振幅精度:1%±3μm
              外置数字千分表精度:5μm
转速校验
    转速输出范围:5~9000rpm
    转速测量精度:0.01%±1 rpm
    转速稳定度:
           60~599rpm,转速相对扩展不确定度(K=3):1×10-3 ---0.1级
           600~9000rpm,转速相对扩展不确定度(K=3):1×10-4----0.01级
信号源
    直流电压输出:
        电压范围:-20Vdc~+20Vdc
        误差:≤15mV
    直流电流输出:
        电流范围:0-25mA
        误差:≤15uA
    正弦输出:
        频率范围:0.1Hz~10KHz
        幅度范围:0.1Vp-p~20Vp-p
        直流偏移:-20Vdc~+20Vdc
    方波输出:
        频率范围:0.1Hz~50KHz
        高,低电平-20V~+20V可设

外供被校传感器电源:±3V ~±24V可设
试件材料:40CrMo钢 (等同于AISI4140钢)
尺    寸:长428mm×宽293mm×高338mm
重    量:≤20 Kg
