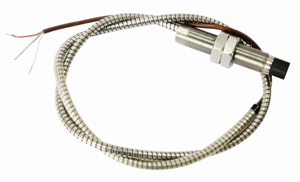

JX70系列一体化电涡流位移传感器
< 返回上一页>

一、概述
    JX70系列一体化电涡流位移传感器是在JX20系列电涡流位移传感器基础上,通过表面贴装微形封装技术,将前置器电路和探头集成一体,是一种高性能、低成本的新型电涡流位移传感器,属本公司的专利产品。
    JX70系列一体化电涡流位移传感器广泛用于电力、石化、冶金、机械等行业,对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测,可以分析出设备的工作状况和故障原因,有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。
    JX70系列一体化电涡流位移传感器按美国军用规范设计生产,探头头部采用耐高低温和各种化学腐蚀的聚苯硫醚(PPS)注塑成形,线圈被严格密封;电路采用防酸碱不锈钢M10×1或M16×1螺纹圆管和环氧树脂封装,防潮、防尘;信号电缆采用屏蔽电缆,可选用不锈钢金属软管铠装保护;具有电源极性、输出短路多种保护功能,任意接线错误不会损坏;可在恶劣环境下长期连续工作。

二、技术指标
    1、非接触测量,永不磨损。
    2、抗干扰能力强,高可靠性,长寿命。
    3、工作温度:-25~+85℃,温漂0.05%/℃。
    4、防护等级:IP68。
    5、输出形式:三线制电压或电流输出。
    6、频响:0~10kHz,幅频特性0~1kHz衰减小于1%,10kHz衰减小于5%;相频特性0~1kHz相位差小于
-10°,10kHz相位差小于-100°。
    7、电压输出形式传感器供电电源:(1)+12dc~+30Vdc供电,输出范围0.1~10.5V或1~5V或0.5~4.5V,功耗≤12mA(不含输出电流);(2)-18Vdc~-24Vdc供电,输出范围-2~-18V,功耗≤12mA(不含输出电流);(3)±12Vdc~±15Vdc供电,输出0~+5V或0~+10V或-5~+5V或-10~+10V功耗≤±12mA(不含输出电流)。
电流输出形式传感器供电电源:+18Vdc~ +30Vdc供电, 4~20mA电流输出, 功耗≤12mA(不含输出电流)。
    8、纹波(测量间隙恒定时最大输出噪声峰峰值):电压输出形式的传感器输出纹波不大于20mV;电流输出形 式的传感器输出纹波不大于30uA。
    9、负载能力:电压输出形式的传感器输出阻抗不大于51Ω,最大驱动信号电缆长度300m;4~20mA电流输出形式的传感器最大负载电阻不大于750Ω,带最大负载电阻时输出变化-1%。
    10、测量参数:


    11、外形尺寸

三、选型指南

四、接线说明
    产品接线根据输出方式略有不同,常用的为以下几种:
    1、3芯屏蔽电缆:红-电源,白-COM,黄-OUT
    2、4芯屏蔽电缆:红-正电源,白-COM,黄-OUT,黑或蓝-负电源
    3、端子输出:①-电源、②-OUT、③-COM

<说明书下载>
