S8000大型旋转机械在线状态监测和分析系统
< 返回上一页>

    本系统能为您全面、深入地分析机组的运行状态信息,包括振动、转速、轴位移等震动信息及与机组有关的温度、压力、流量等过程量信息。并且区分振动的分频矢量及变化类型。灵敏监测技术可以及早捕捉故障征兆,并检测故障的产生、发展和变化的全过程,为实现机组的“安、稳、长、满、优”运行提供坚实保障,为机组预知维修提供可靠依据。

一 简介
    S8000大型旋转机械在线状态监测和分析系统,是随着近年网络通讯技术、计算机硬件技术发展的新一代Advanced TDM产品,建立在传统TDM系统基础上;该系统可以同时监测主机及辅机,同时处理振动量及工艺量,存储对诊断管理有用的、机组运行有变化的数据,提供专业的诊断管理图谱,并通过网络传输数据,最终为企业的状态检修提供决策依据。

二 核心优点
1、基于B/S结构的数据传输模式,即浏览站不用安装任何专用软件,只需通过IE浏览方式访问服务器既可。
2、专用的All in one的现场数据采集器,打破传统“工控机+数采卡+操作系统”的结构,而是采用“FPGA大规模可编程逻辑器件+LINUX嵌入式实时操作系统”的结构,大大提高系统的稳定性、可靠性。
3、采用灵敏监测的数据采集技术,从根本上摆脱了数据存储量与数据有效性之间的矛盾。
4、将S8000接入Internet或通过远程拨号,可在千里之外请诊断专家为您的机组会诊,提供远程诊断、升级和维护。
5、自动触发的起停机监测,自动判断进入起停机时间小于0.3秒,起停机数据密度最多可达到每秒钟20到50组数据.

三 系统构成
S8000系统由一个WB8000中心服务器及若干现场监测站NET8000组成。
1、中心服务器WEB8000
接收、汇总、存储、备份现场监测站上传的数据(包括:实时数据、历史数据及启停机数据等4大类);管理状态监测数据库;灵敏监测和事件驱动的历史数据存储;向浏览站发布状态监测数据;
2、现场监测站NET8000
同步整周期采集现场轴振动信号、键相信号、轴位移信号、过程量信号;信号处理、A/D转换、上传中心服务器;与中心分析服务器进行网络通讯;记录振动趋势数据(短时、小时、天、周、月、年、5年);

四 S8000系统现场结构:

五 系统安装
标准19"机箱,上架安装、壁挂安装均可;随机提供可靠的凤凰端子接线排,令接线方便、可靠;现场接线方便、灵活、与JX20系列电涡流位移传感器仅需三根连线。

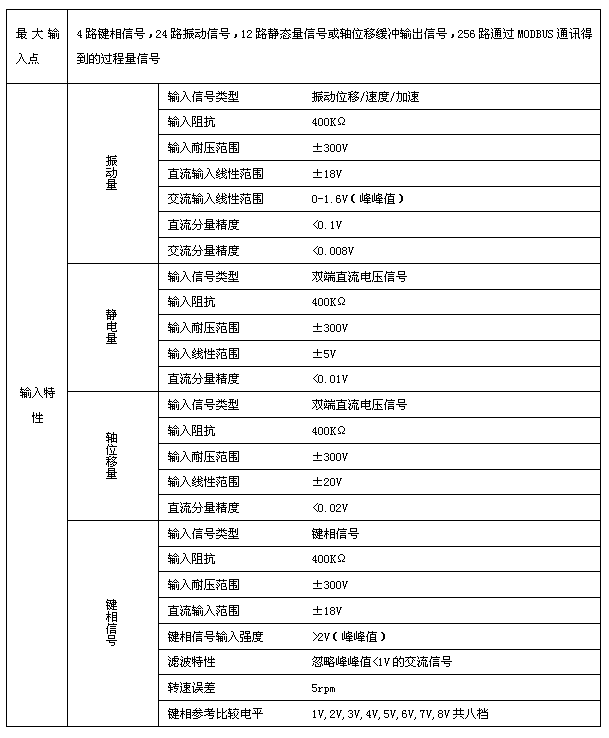

六 监测分站NET8000技术指标
