JX20XL系列电涡流位移传感器
< 返回上一页>

    JX20XL系列电涡流位移传感器是JX20系列产品的全新升级,采用更新工艺技术及零件组件,在继承JX20系列稳定可靠的优良性能的前提下,全面提升产品外观及内部品质,可完全替代美国本特利(BN)公司3300、3300XL系列产品。

一、系统组成

    如下图所示,系统主要包括前置器、延伸电缆(用户可以根据需要选择)、探头和附件。

二、升级亮点

1.电缆采用蓝色氟塑料绝缘的射频同轴电缆,可选用不锈钢软管铠装,以保护电缆不易被损坏。
2.探头、延伸电缆和前置器都带有防腐蚀的符合美国军用规范MIL-C-39012的镀金铜接头。这些接头只需用手指紧固(接头会自动“锁住”),特殊的机械锁紧装置能防止连接松动。接头在安装或拆卸时不需要特殊的工具。

3.探头整体各部件通过机械变形联接,在恶劣环境中可以保证探头的稳定性和可靠性。

4.前置器提供两种安装方式:


      底板安装,51mm×51mm,采用四个M4×12 GB29-76螺栓安装(产品附件);

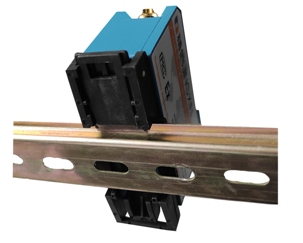

      导轨安装,可以方便地安装在标准35mm导轨上。
5.前置器采用三端SpringLoc 端子镶嵌固定,直接与内部电路连接,确保连接可靠性。

三、技术指标
1.线性量程、线性范围、线性中点、非线性误差、最小被测面


※非线性误差指实际输出值与理论值(按标准特性方程计算)最大误值。
2.平均灵敏度(线性范围内输出变化除线性范围)

   平均灵敏度误差:≤±5%
3. 动态特性
频响:0~10kHz
幅频特性:0~1kHz衰减小于1%,10kHz衰减小于5%
相频特性:0~1kHz相位差小于-10°,10kHz相位差小于-100°
4.互换性误差≤5%
5. 工作温度
探头:工作温度-25℃~+150℃   温漂≤0.05%/°C
前置器:工作温度-25℃~+85℃  温漂≤0.05%/°C
6.工作介质:空气、油、水。
7.探头最大工作压力:12Mpa

四、 型号选型

探头选型


前置器选型


延伸电缆选型

<说明书下载>
