JX61G低频振动传感器
< 返回上一页>

一、概述
    JX61G低频振动传感器是我公司开发生产的新型传感器,通用性强,即可垂直安装也可水平安装,还具有很高的防水性(达到IP68防护等级),避免了以前JX61系列低频振动传感器要分垂直型、水平型、防水型等类型,方便用户选型和减少维护备品。
    JX61G低频振动传感器是将机械结构固有频率较高的地震式振动速度传感器经过一套低频扩展校正电路,使其输出特性的固有频率降为原来的1/20~1/40,能达到0.5Hz或更低。JX61G低频振动传感器既保持了JX60振动速度传感器的一些特点:如抗振、耐冲击、高稳定度,又具有良好的低频输出特性,而且内部带有积分环节,可直接输出振动位移信号,即振幅信号。
   JX61G低频振动传感器适用于大型水轮发电机组和低速回转机械的振动监测、机床精度测试、地震监测与地质勘探、高层建筑与结构的振动分析,路基和桥梁的动态变形与振动测试,并可用于安全保卫等领域。

二、主要技术指标
工作电源:1、单电源供电:+12V~+24Vdc; -12V~-24Vdc供电,输出会叠加0.5倍电源电压值的直流偏置
          2、双电源供电:±6V~±15V供电,最大输出电压与工作电压有关
          3、工作电流≤15mA
频响范围:0.5Hz~250Hz(-3dβ)
阻尼比:  0.65±0.05
灵敏度:  位移输出型8V/mm±5%(可根据客户要求调整);速度输出型20mV/mm/s±5%
幅值非线性:≤5%
横向交叉影响: <5%
环境温度范围: -20℃~+60℃
防护特性:防尘、防水
防护等级: IP68
外形尺寸:  Φ66×140mm
重量(不计电缆) 约420g
    频响范围低端为标称固有频率值,在该频率点灵敏度衰减至名义值0.707(-3dB),高端截止频率也是指-3dB点,传感器频响范围及灵敏度可根据用户要求而定。由于受输出电压限制,灵敏度高则相应的量程就小,灵敏度低则量程可以加大。两者的乘积等于最大输出电压。例如对位移传感器,当最大输出电压为8V时,若采用灵敏度为8mV/μm,则低频端最大量程为1mm,若采用灵敏度为0.5mV/μm,则低频端的量程可达16mm。高频端的量程均为1mm。
   低频端灵敏阈值受制于器件噪声,对0.5Hz位移传感器约为1μm。电源可低至±6V,降低电源电压不影响灵敏度,但量程随之减小。输出电缆可长达200m,不影响输出特性,用户特殊的性能指标与要求可另行商定。

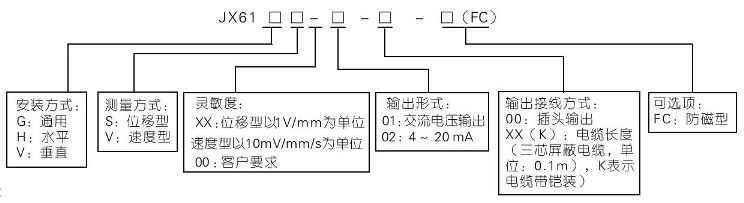

三、选型示例


选型示列:
   JX61VS-08-01-10K表示传感器垂直安装、振动位移量输出,灵敏度为8V/mm,交流电压输出,1米带铠装电缆。


<说明书下载>
